电子电气类专业学业水平考试技能考试教师培训教材-项目十四

浏览数:2


项目十四  PCB设计(2)导入与布线


任务  串联型稳压电源PCB设计

步骤1:原理电路图准备。

使用项目六串联型稳压电源的原理电路图。

(1)确保原理电路图正确。

(2)确保元件封装正确,加载了相应的元件库。

(3)原理电路图中元件引脚与对应的元件封装焊盘的标识符一致。

步骤2:创建一个新的PCB文件。

最好用工程项目的管理方式,以实现同一工程项目下各文件相互链接。

步骤3:向导规划电路板。

步骤4:将新的PCB添加到项目

步骤5:导入数据(转换设计)

在将原理图信息转换到新的空白PCB之前,确认与原理图和PCB关联的所有库均可用。本例只用到默认安装的集成元件库,所有封装已经包括在内了。只要项目已经编辑过并且在原理图中的任何错误均已修复,那么使用 Update PCB 命令将原理图信息转换到目标PCB。

(1)在原理图编辑器选择 Design > Update PCB ( Multivibrator.PcbDoc ) 。项目修改,Engineering Change Order 对话框出现。

(2)点击 Validate Changes 。 如果所有的改变均有效,检查将出现在状态列表中。如果改变无效,关闭对话框,检查 Messages 面板并清除所有错误。

(3)点击 Execute Changes 将改变发送到PCB。完成后,状态变为完成 ( Done )

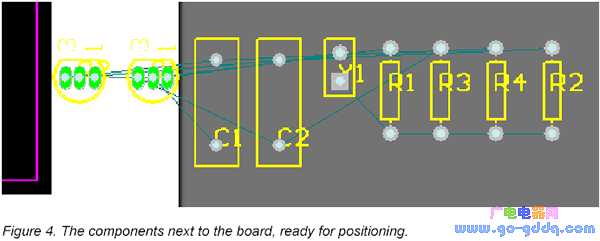

(4)点击 Close , 目标PCB打开,而元件也在板子上以准备放置。如果你在当前视图不能看见元件,使用热键V、D(查看文档)。

步骤6:设置布线规则

执行【设计】|【规则】菜单命令,对最小间距、线宽、过孔、布线层等规则进行设置。

本例是一个简单设计,使用单面板就可以了。如果设计更复杂些,你可以在板层管理器中添加更多的层。

步骤7:元件布局

元件放置在PCB板的合理位置。

在将元件定位在板子上之前,我们需要设置PCB工作区,如栅格、层和设计规则。

步骤8:布线

手工预布线:选定板层,执行【放置】|【交互式布线】菜单命令,布设导线连接焊盘。布线前设置好线宽。

自动布线:执行【自动布线】|【全部对象(钩选“锁定全部预布线”)】菜单命令,进行自动布线。

步骤9:调整

(1)丝印字符调整到同一方向。

(2)对不满意的布局、布线进行手工调整。

(3)对需要散热或防辐射的部位进行铺铜处理

(4)对需要加强的焊盘进行泪滴处理。


任务二  设计项目九单片机控制电路的PCB。

使用项目九单片机控制电路原理图。步骤同任务


[知识链接]

栅格( Grids )

在开始定位元件之前,需要确认放置栅格设置正确。放置在PCB工作区的所有对象均排列在称为捕获栅格( snap grid )上。这个栅格需要设置得适合我们要使用的布线技术。

例使用标准英制元件,其最小引脚间距为100mil。我们将这个捕获栅格设定为100mil的一个平均分数,50或25mil,这样所有的元件引脚在放置时均将落在栅格点上。当然,板子上的导线宽度和间距分别是12mil和13mil(这是PCB板向导使用的默认值),在平行的导线的中心之间允许最小为25mil。所以最合适的捕获栅格应设为25mil。

完成以下步骤设置捕获栅格:

(1)从菜单选择 Design > Options ( 热键D,O )打开 Board Options 对话框。

(2)在 Grids 标签,将对话框中的 Snap X 、 Snap Y 、 Component X 和 Component Y 栏的值设为25mil。注意这个对话框也用来定义电气栅格。电气栅格在你放置一个电气对象时工作,它将忽略捕获栅格而同时捕获电气对象。点击 OK 关闭对话框。
